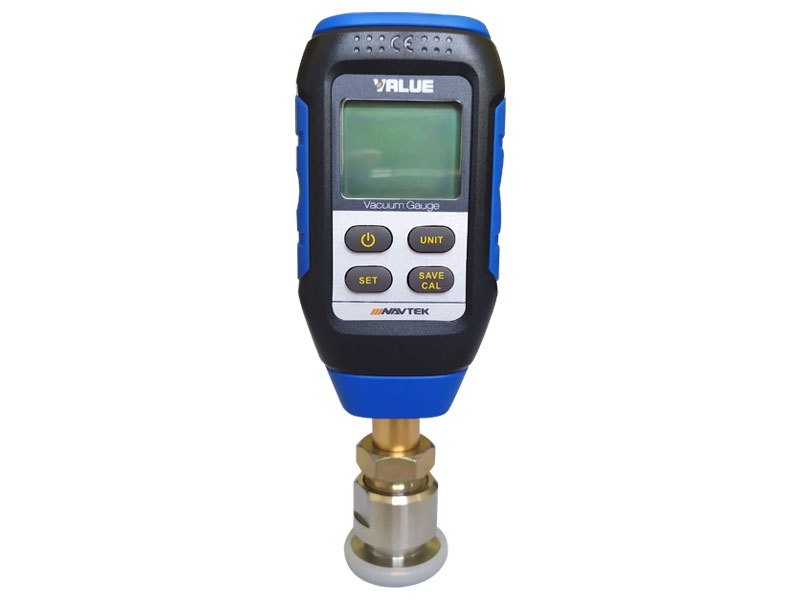

概述：V+690采用皮拉尼專業真空傳感器，可以準的測量真空度，實時監控真空系統的真空度。

安全操作說明：

1、 在進行測量時，應遵循使用操作說明，在說明書參數范圍內使用本儀器。

2、 當電量不足時，應及時更換新電池，新舊電池，不同品牌的電池不能混合使用，長時間不用時，應取出電池。

3、 不要使用腐蝕性清潔劑或溶劑清潔本儀器。

4、 戴好護目鏡和防護手套

5、 干燥處存放

按鍵介紹：

1、 開關 ：開機/關機

2、 UNIT ：?jiǎn)挝贿x擇按鍵/設置模式時增加數值

3、 SET:   長按進入設定警報值模式

4、 SAVE/CAL:設置模式時保存報警值/滿度校準/

技術參數：

過載壓力 0.1M帕

量程 0-10000帕、0-100毫巴、0-75毫米汞柱、0-75000Micron

分辨率 0.01帕（小于10帕）

測量精度 2-100帕（讀數的±5%）

操作溫度 0-50度

電池壽命 45小時（3節AA電池）

單位  帕、 毫巴、托、微米

響應時間 0.5秒

接口 KF25、KF16、M20X1.5、15.5直管

傳感器 特制皮拉尼規

自動關機時間 10分鐘

背光時間 20秒

蜂鳴器 90分貝

重量 約125克

使用范圍 大氣

基本操作：

1、 安裝3節AA電池

2、 長按電源鍵3秒直到“嘀“的一聲后放開。屏幕顯示------，真空計預熱完成

3、 把真空計接在真空系統上。

4、 開啟真空泵，顯示屏從大到小顯示相應真空度

5、 長按電源鍵3秒關機

單位選擇：

按UNIT鍵切換單位

設定報警值：

1、 長按SET鍵3秒鐘進入設置界面

2、 再按SET鍵選擇要設置的數位，選中的該位會閃爍

3、 按UNIT鍵修改閃爍的數字

4、 設定好數值后，按SAVE/CAL鍵保存

真空泄露報警：

設定好數值后，當真空度從小到大倒退到設定值后。開始報警。蜂鳴器響背光燈閃爍。

背光顯示：

在開機狀態下按一下電源鍵，背光開啟，20秒后自動關閉

自動關機：

無任何按鍵操作10分鐘自動關機

滿度校準：

當真空計開機預熱完畢后，顯示屏沒有顯示-------，在大氣壓力下長按SAVE/CAL鍵3秒，直到屏幕顯示--------。滿度校準完成

零點校準：

真空計連接到真空系統，待真空系統真空度達到0.1帕?xí)r，開機狀態下長按SAVE/CAL鍵3秒直到屏幕顯示0.1帕，完成零點校正。

傳感器清理：

在使用過程中，傳感器可能被雜質污染，此時需要清潔傳感器，具體步驟如下：

1、 使真空計關機，并取出電池。

2、 用滴管或針筒把丙酮或酒精注入傳感器室內，反復清洗3-4次

3、 自然風干傳感器

4、 檢測真空計并進行置零校正

電池安裝：

按電池蓋箭頭方向推開電池蓋，安裝3節AA電池，注意電池極性安裝正確，注意長時間不用時應取出電池。

附件：

3節AA電池，說明書

可能發生的故障以及排除方法：

故障 排除方法

開不了機 檢查電池正負極

真空度不準 檢查連接是否緊密，零點校準/清理傳感器

滿度不準，開機就有真空度數值 請?jiān)诖髿鉅顟B(tài)下進行滿度校準。
